Цветовая маркировка оптического кабеля и разъема: Как определить тип волокна по оболочке кабеля?

В мире оптических коммуникаций, где точность критически важна, цвет — это не просто эстетика, а универсальный язык стандартов. Цветовая маркировка оболочки кабеля и разъема — это первый и самый быстрый способ определить его ключевые характеристики: тип, производительность и область применения. Понимание этой палитры необходимо для любого монтажника, инженера или проектировщика сетей.

1. Зачем нужна цветовая маркировка?

1. Визуальная идентификация: Позволяет мгновенно отличить многомодовый кабель от одномодового, а также определить его категорию (OM1, OM2, OM3, OM4, OM5) без чтения маркировки на оболочке.

2. Предотвращение ошибок: Использование не того типа волокна может привести к неработоспособности линии связи. Цвет исключает путаницу при прокладке, сращивании и подключении.

3. Соблюдение стандартов: Все производители придерживаются единых международных стандартов (TIA/EIA-598), что обеспечивает универсальность и совместимость компонентов.

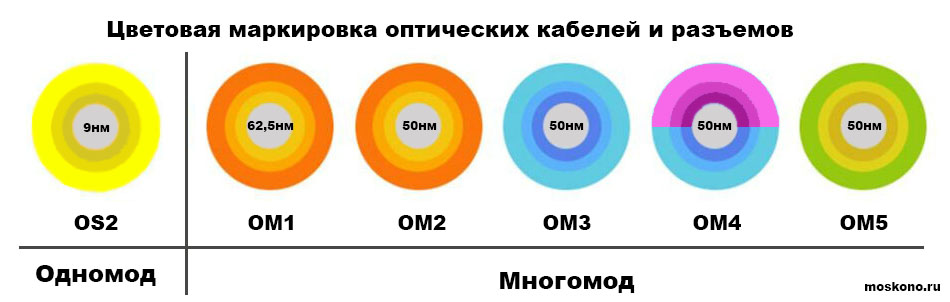

2. Стандартная палитра цветов маркировки оболочки оптических кабелей

Цвет оболочки (жгута) указывает на тип многомодового или одномодового волокна. Вот основная таблица, которую нужно знать:

Важное примечание: И OM3, и OM4 могут использовать один и тот же цвет — голубой (aqua). Поэтому для их точного различения необходимо читать текст на оболочке кабеля, где всегда указано «OM3» или «OM4».

3. Заключение

Цветовая маркировка — это не просто «красиво». Это эффективная система безопасности и навигации в сложном мире волоконно-оптических сетей. Запомнив несколько ключевых цветов — оранжевый, голубой, пурпурный, зеленый для многомода и желтый, белый для одномода — вы значительно снизите риск ошибок и ускорите процесс монтажа и диагностики сетей. Всегда помните: если сомневаетесь, проверьте текст на оболочке, но сначала доверяйте цвету.
