Как читать рефлектограмму OTDR?

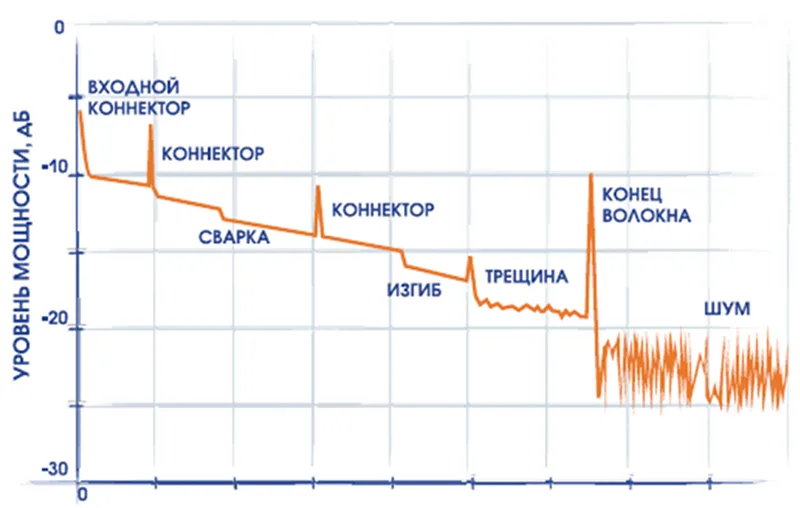

Рефлектограмма (трасса, trace) — это не просто график, это «карта» или «электрокардиограмма» вашего волокна. Умение ее читать — ключевой навык для поиска неисправностей, приемки линии и документирования сети.

Каждый элемент на трассе имеет свой уникальный "почерк". Вот как их распознать.

1. Входной коннектор (Пик запуска)

• Как выглядит: Самый первый высокий узкий пик в самом начале графика (на расстоянии ~0 метров).

• Почему так происходит: Это мощное отражение Френеля от первого физического соединения — коннектора патч-корда, которым OTDR подключается к линии.

• Что важно: Сразу за этим пиком начинается зона нечувствительности (Dead Zone). События, попавшие в эту зону, будут невидимы для прибора.

2. Компенсационная (запускающая) катушка

• Зачем нужна: Это короткая катушка (обычно 1 км для одномодового или 200 м для многомодового волокна) известного качества, которую подключают между OTDR и тестируемой линией. Она "отодвигает" зону нечувствительности от начала линии, позволяя увидеть и измерить первый коннектор тестируемой линии.

• Как выглядит на рефлектограмме:

  1. Сначала вы видите пик запуска (коннектор OTDR).

  2. Затем идет длинный плавный участок с небольшим наклоном — это сама катушка.

  3. На конце катушки вы увидите рефлективный пик — это коннектор катушки, которым она стыкуется с основной линией.

  4. После этого пика начинается основная трасса.

3. Коннектор на линии

• Как выглядит: Резкий, направленный вверх пик (отражение), после которого уровень обратного сигнала продолжает падать, но с того же уровня, что и до пика.

• Анализ: Высота пика говорит о качестве полировки и чистоты торца.

  • Высокий узкий пик: Сильное отражение, вероятно, коннектор типа UPC или загрязненный/поврежденный торец.

  • Небольшой пик или его отсутствие: Качественный коннектор типа APC (который минимизирует отражение) или хороший UPC.

4. Сварной стык (Сплайс)

• Как выглядит: Резкий провал (ступенька) вниз, БЕЗ отражения (без пика, направленного вверх).

• Почему так происходит: При качественной сварке два волокна сливаются в одно, не создавая воздушного зазора. Свет просто теряет часть мощности на неидеальности стыка, но не отражается назад.

• Оценка качества: Глубина провала — это и есть потери на сварке. Хорошим показателем считается < 0.05 дБ для одномода и < 0.1 дБ для многомода.

5. Изгиб (Macrobend)

• Как выглядит: Очень похож на сварной стык — резкий провал вниз без отражения. Это главная причина путаницы.

• Как отличить от сварного стыка:

  1. Местоположение: Сварка обычно находится в месте спайки двух барабанов (например, на 2, 4, 6 км). Изгиб может быть в любом месте.

  2. Изменение при нажатии: Если есть физический доступ, можно аккуратно пошевелить кабель. Если провал на рефлектограмме меняется — это 100% изгиб. Сварка статична.

  3. Двустороннее измерение: Потери на изгибе часто сильно отличаются при измерении с разных сторон.

6. Трещина (Обрыв/Микротрещина)

• Как выглядит: Очень высокий, узкий пик отражения, после которого сигнал полностью обрывается и превращается в ровный шум.

• Почему так происходит: Трещина или обрыв создают идеальный воздушный зазор между двумя частями волокна. Это вызывает колоссальное отражение (как от зеркала) и полную потерь сигнала.

• Важно: OTDR точно покажет расстояние до обрыва с точностью до метра, что позволяет быстро его найти и устранить.

7. Конец волокна

• Как выглядит: Может выглядеть по-разному:

  1. Идеальный обрыв: Высокий пик отражения и резкий обрыв сигнала (как трещина).

  2. Заглушенный торец: Если на конце стоит коннектор с заглушкой или APC-коннектор, отражение будет небольшим. После этого пика сигнал резко падает до уровня шума.

• Как отличить конец от обрыва? Обрыв — это нештатная ситуация, обычно в неожиданном месте. Конец волокна — это ожидаемое событие на расчетной длине трассы. Если длина соответствует проекту — это конец. Если нет — обрыв.

8. Шум

• Как выглядит: "Мусорная" неструктурированная область в конце трассы, после последнего события. Уровень сигнала низкий и хаотично "прыгает".

• Почему так происходит: После конца волокна свет не возвращается. OTDR детектирует лишь собственный шум фотоприемника и фоновые помехи.

• Что важно: Шум — это естественный фон. Любое событие должно четко выделяться на уровне выше этого шума. Если событие "тонет" в шуме, нужно увеличить время усреднения при измерении.

9. Сводная таблица-шпаргалка

Главный совет: Всегда соотносите то, что вы видите на рефлектограмме, с логикой и проектом. Сварка не может висеть в воздухе, конец волокна должен быть на расчетной длине, а неожиданный пик в середине кабельной канализации — это почти всегда проблема.
