Классификация основных оптических разъемов: типы, стандарты и области применения

Оптический разъем (коннектор) — ключевой компонент волоконно-оптической системы, обеспечивающий быстрое и надежное соединение между активным оборудованием и линией связи. От его качества и правильного выбора напрямую зависят потери сигнала и общая стабильность работы сети. Существует множество типов оптических разъемов, классифицируемых по различным признакам.

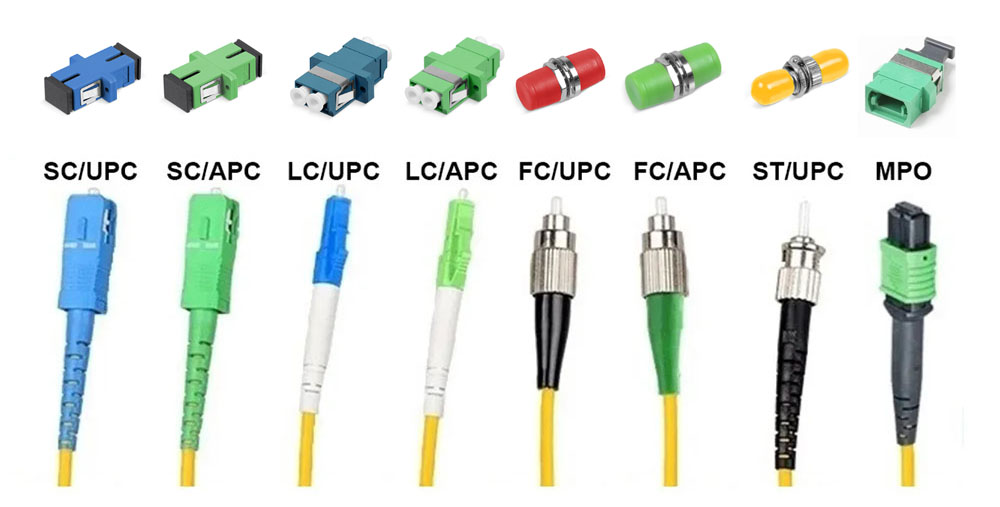

1. Классификация по форме феррула и стандарту

Наиболее распространенная классификация основана на геометрии и размере керамического наконечника (феррула), отвечающего за точное позиционирование волокна.

• LC (Lucent Connector):

  • Характеристики: Феррул диаметром 1.25 мм. Компактный разъем с защелкой, как у коннектора RJ-45.

  • Преимущества: Высокая плотность портов на панели, популярен в телекоммуникационных стойках и ЦОД.

  • Применение: Высокоплотные монтажные шасси, активное оборудование (коммутаторы, маршрутизаторы).

• SC (Subscriber Connector):

  • Характеристики: Феррул диаметром 2.5 мм. Прямой конструктив с линейным push-pull механизмом фиксации.

  • Преимущества: Простота и надежность, низкие потери, стойкость к вибрации.

  • Применение: Телекоммуникационные сети, магистральные каналы, PON-оборудование.

• FC (Fiber Connector):

  • Характеристики: Феррул 2.5 мм, металлический корпус с резьбовым соединением.

  • Преимущества: Высокая механическая прочность, устойчивость к вибрациям.

  • Применение: Измерительное оборудование (OTDR, рефлектометры), промышленные сети, военная сфера.

• ST (Straight Tip):

  • Характеристики: Феррул 2.5 мм, байонетное соединение (наполовину повернуть для фиксации).

  • Преимущества: Простота монтажа, надежность.

  • Применение: Локальные вычислительные сети (ЛВС), системы видеонаблюдения (устаревающий стандарт).

• MTP/MPO (Multi-fiber Push-On):

  • Характеристики: Большой прямоугольный феррул, вмещающий до 12, 24 или 36 волокон.

  • Преимущества: Высочайшая плотность подключения.

  • Применение: Высокоскоростные каналы 40/100/400G в ЦОД, быстрый монтаж магистралей.

2. Классификация по типу полировки и углу торца феррула

От качества полировки торца феррула зависит величина обратных отражений (Return Loss), критически важная для высокоскоростных и аналоговых систем.

• Flat / Flat Polish:

  • Характеристики: Исторически самый первый тип полировки. Торец феррула абсолютно плоский и перпендикулярный оси волокна.

  • Недостатки: Между двумя плоскими торцами неизбежно остается микроскопический воздушный зазор. Это приводит к высоким потерям вносимого затухания (IL) и значительным обратным отражениям (RL) из-за эффекта Френеля.

  • Обратные отражения: ≈ -14 дБ (наихудший показатель).

  • Применение: Считается устаревшим и не рекомендуется для использования в современных системах связи. Может встречаться в очень старом оборудовании.

• PC (Physical Contact):

  • Характеристики: Торец отполирован с небольшим скруглением для уменьшения воздушного зазора.

  • Обратные отражения: ≥ -30 дБ.

  • Применение: Бюджетные решения, системы с невысокими требованиями.

• UPC (Ultra Physical Contact):

  • Характеристики: Более качественная полировка с увеличенным скруглением.

  • Обратные отражения: ≥ -50 дБ.

  • Визуальный признак: Синий корпус коннектора.

  • Применение: Наиболее распространенный тип в цифровой передаче данных (Ethernet, телефония).

• APC (Angled Physical Contact):

  • Характеристики: Торец отполирован под углом 8°. Это обеспечивает отражение света не обратно в волокно, а в оболочку, где он рассеивается.

  • Обратные отражения: ≥ -60 дБ (лучший показатель).

  • Визуальный признак: Зеленый корпус коннектора.

  • Применение: Системы с высокими требованиями к качеству сигнала: PON (GPON, XG-PON), CATV (кабельное ТВ), радио-over-fiber.

Важно: Коннекторы APC и UPC/PC несовместимы между собой. Попытка соединения приведет к катастрофическим потерям и повреждению торцов.

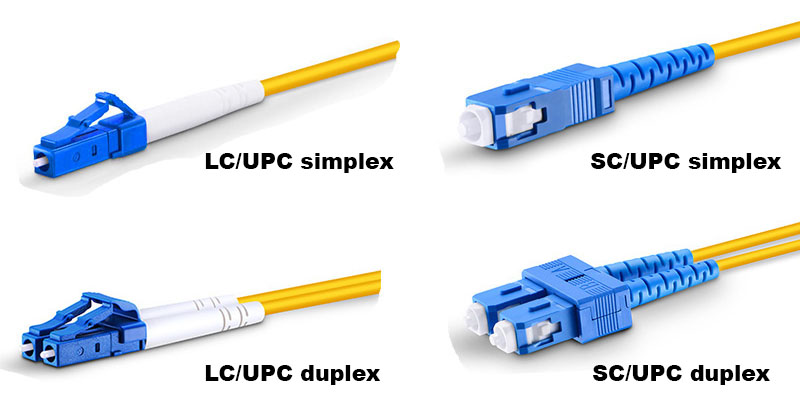

3. Классификация по количеству волокон

• Симплексные (Simplex): Один коннектор для одного волокна. Пример: SC, LC.

• Дуплексные (Duplex): Два коннектора, объединенные общим клипом (duplex clip) для организации двустороннего канала (Tx/Rx). Пример: LC-Duplex, SC-Duplex.

• Многоволоконные (Multi-fiber): Один коннектор для множества волокон. Пример: MTP/MPO.

4. Критерии выбора оптического разъема

При выборе типа коннектора необходимо учитывать несколько факторов:

1. Плотность портов: Для высокоплотных решений (коммутаторы в ЦОД) предпочтительны LC или MTP.

2. Требования к обратным отражениям: Цифровые системы — UPC, аналоговые (CATV) и PON — только APC.

3. Среда эксплуатации: В условиях вибраций (промышленность, ЖД транспорт) лучше показывают себя FC с резьбовым соединением.

4. Совместимость с существующей инфраструктурой: Необходимость подключения к уже установленному оборудованию (панели, пигтейлы).

5. Бюджет: Решения UPC, как правило, более экономичны по сравнению с APC.

5. Заключение

Правильный выбор и применение оптического разъема являются не менее важной задачей, чем проектирование самой линии связи. Понимание различий между типами коннекторов, их совместимости и область применения позволяет построить надежную и эффективную волоконно-оптическую инфраструктуру, соответствующую техническим требованиям и отраслевым стандартам.
