Нормы оптических потерь и затуханий в одномодовом и многомодовом оптическом волокне согласно общим нормам и стандартам при строительстве ВОЛС.

Ниже приводим номинальные и максимальные оптические потери на месте сварки оптического волокна, километрические оптические затухания волоконно-оптического кабеля и вносимые потери коннекторами в местах механического соединения оптических волокон.

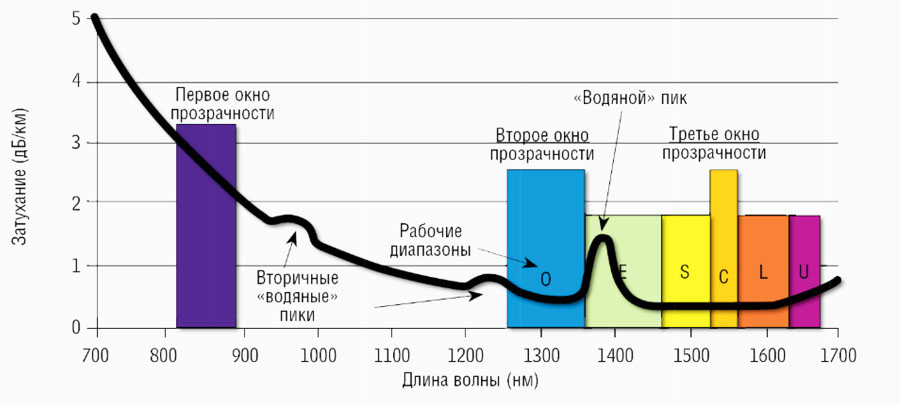

График километрических оптических затуханий в волоконно-оптическом кабеле, дБ/км (децибел на километр) на различных длинах волн излучения:

Многомодовое (multimode) оптическое волокно:

Километрические оптические затухания в волоконно-оптическом кабеле, дБ/км (децибел на километр):

длина волны 850 нм: номинальное - 2,7 дБ/км, максимальное - до 4 дБ/км;

длина волны 1300 нм: номинальное - 0,75 дБ/км, максимальное - до 2 дБ/км.

Коннекторы, пигтейлы, патч-корды с разъемами многомод (ММ): номинальное - 0,5 дБ, максимальное - до 1 дБ.

Оптические потери на месте сварки оптического многомодового волокна (ММ): номинальные - 0,3 дБ, максимальные - до 0,5 дБ.

Максимальные допустимые потери при укладке многомодовых оптических волокон в сплайс-кассету - до 0,1 дБ.

Одномодовое (singlemode) оптическое волокно:

Километрические оптические затухания в волоконно-оптическом кабеле, дБ/км (децибел на километр):

длина волны 1310 нм: номинальное - 0,35 дБ/км, максимальное - до 0,5 дБ/км;

длина волны 1550 нм: номинальное - 0,2 дБ/км, максимальное - до 0,4 дБ/км.

Коннекторы, пигтейлы, патч-корды с разъемами LC, SC, FC, ST одномод (SМ): номинальное - 0,2 дБ, максимальное - до 0,4 дБ.

Оптические потери на месте сварки оптического одномодового волокна (ОМ): номинальные - 0,1 дБ, максимальные - до 0,15 дБ. (при длине трассы менее 20 км максимальные - до 0,2 дБ).

Максимальные допустимые потери при укладке одномодовых оптических волокон в сплайс-кассету - до 0,1 дБ.

В процессе эксплуатации мощность источника лазерного (для одномода) или светодиодного (для многомода) излучения уменьшается. Разница мощности излучения активного оптического оборудования между новым и работающим несколько лет может достигать до 3 дБ.

Национальные стандарты (ГОСТ)

Основная информация о методах измерения и предельных значениях затухания содержится в следующих основных документах:

1. ГОСТ Р МЭК 60793-1-40-2012 «Волокна оптические. Часть 1-40. Методы измерений и проведение испытаний. Затухание». Этот стандарт устанавливает методы измерения затухания (основного параметра потерь) в оптических волокнах.

2. ГОСТ Р 70144-2022 «Волокна оптические. Часть 1-47. Методы измерений и проведение испытаний. Потери, вызванные макроизгибами». Этот стандарт регламентирует метод измерения потерь, возникающих при изгибах волокна (так называемые макроизгибные потери).

3. ГОСТ Р МЭК 60793-2-50-2018 «Волокна оптические. ... Часть 2-50. Квалификационные спецификации на оптические волокна...». Этот документ содержит конкретные таблицы с предельными значениями коэффициента затухания для различных категорий оптических волокон. Например, в нем указаны требования к затуханию на длинах волн 1460, 1550 и 1625 нм для волокон категории В5.

4. ГОСТ Р 71662-2024 «Оптика и фотоника. Детали оптические. Метод измерения коэффициента суммарных оптических потерь и показателя ослабления». Этот новый стандарт также может быть релевантен, но касается измерения потерь в оптических деталях.

Отраслевые руководящие документы

Для эксплуатации сетей связи используются специализированные отраслевые документы (РД):

• РД 45.047-99 «Линии передачи волоконно-оптические на магистральной и внутризоновых первичных сетях ВСС России. Техническая эксплуатация». Этот документ регламентирует процессы эксплуатации волоконно-оптических линий передачи, включая методы контроля затухания и другие параметры.

• РД 45.156-2000 и РД 45.195-2001 также могут содержать справочные данные о типовых значениях затухания для различных применений.

В данной статье мы постарались ответить такие на частые задаваемые вопросы о нормах затуханий в оптических волокнах, такие как:

Какие нормы оптические потерь и затуханий ВОЛС?

Какие оптические потери в многомодовом и одномодовом оптоволокне при сварке оптических волокон?

Нормальные километрические затухания волоконно-оптического кабеля.

Какие оптические потери на разъемах LC, SC, FC, ST?

Какие потери на сварке оптического волокна нормы, госты?

Какие вносимые потери и затухания в оптических соединителях и потери в оптоволокне?

Какие допустимые потери и затухания волоконно-оптических линий связи?

Какие оптические потери в сплайс-кассете оптической панели нормы, стандарты?
