Полярность MTP/MPO: Типы A, B, C и универсальный метод Type-U (Method B)

При проектировании и развертывании высокоскоростных оптических сетей с использованием многожильных MPO/MTP-систем критически важным понятием является полярность. Проще говоря, полярность гарантирует, что передающий порт (Tx) на одном конце канала подключен к принимающему порту (Rx) на другом конце, и наоборот. Неправильная полярность — одна из самых частых причин неработоспособности линков.

В этой статье мы подробно разберем все основные методы обеспечения полярности для разъемов MTP/MPO.

Базовые принципы: ключ и штифты (Pins)

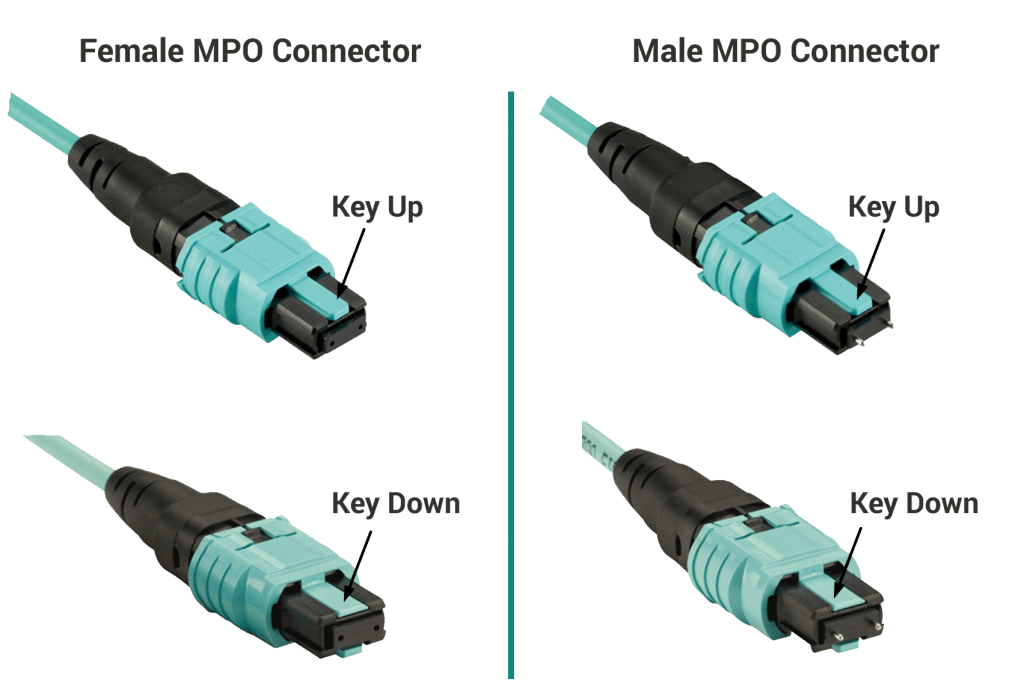

Любой MPO/MTP-разъем имеет ключ, определяющий его ориентацию "верх-низ", и два отверстия/штифта для точного совмещения.

• Разъем с штифтами (Male, Plug): Имеет две металлические направляющие (пины).

• Разъем без штифтов (Female, Socket): Имеет два отверстия для приема этих штифтов.

Соединение возможно только при правильной ориентации ключа и совмещении штифтов с отверстиями.

Три основных типа полярности (по стандарту TIA-568)

При построении высокоскоростных сетей 40G, 100G, 400G и выше с использованием многожильных MTP/MPO-компонентов критически важным понятием является полярность. Её цель — обеспечить, чтобы передающий порт (Tx) на одном конце линии был корректно соединен с принимающим портом (Rx) на другом конце. Неправильная полярность — самая частая причина неработающего канала.

Стандарт TIA-568 определяет три классических метода организации полярности с помощью патч-кордов MTP-MTP.

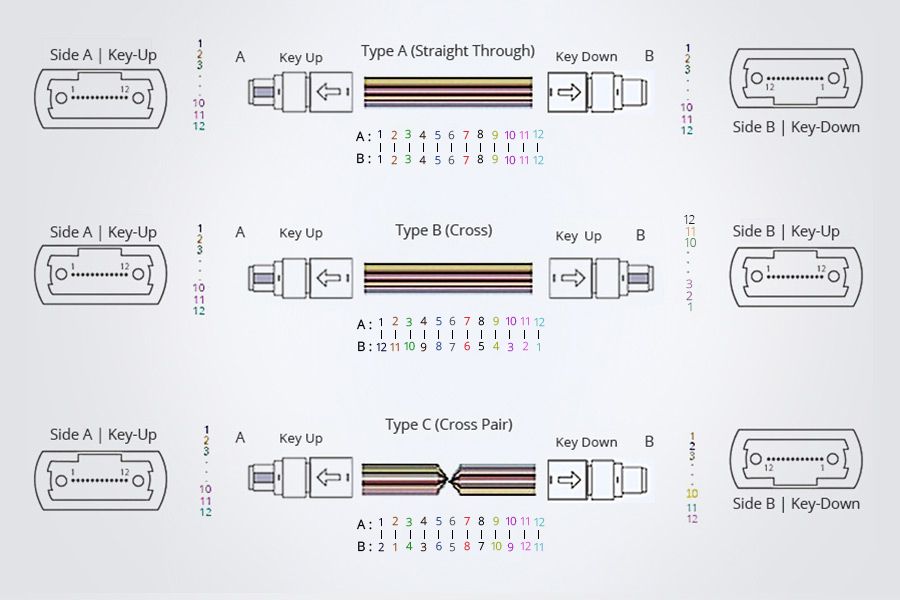

Тип A (Прямой метод, "Straight-through")

• Принцип: Прямое соединение "один-в-один". Волокно №1 на одном конце соответствует волокну №1 на другом.

• Конструкция кабеля: Разъемы на концах кабеля имеют противоположные полы (один - Male с пинами, другой - Female). При этом ключ на обоих разъемах смотрит в одном направлении (например, оба ключом вверх).

• Результат: Волокна передаются напрямую, без переворота. Этот кабель НЕ меняет позиции Tx и Rx. Он используется для соединения портов с одинаковой распиновкой (например, порт на патч-панели с портом на активном оборудовании, где оба имеют схему "Tx сверху, Rx снизу").

• Как запомнить: "Противоположные полы, одинаковый ключ".

Тип B (Перекрестный метод, "Reversed")

• Принцип: "Перекрестное" соединение. Волокно №1 на одном конце соответствует волокну №12 на другом конце, №2 соединяется с №11, и так далее. Происходит "переворот" пары Tx/Rx.

• Конструкция кабеля: Разъемы на концах кабеля имеют одинаковый пол (оба - Male с пинами, или оба - Female без пинов). При этом ключ на обоих разъемах также смотрит в одном направлении (оба ключом вверх).

• Результат: Этот кабель меняет местами позиции передатчика и приемника. Это самый распространенный тип кабеля для соединения двух идентичных портов на активном оборудовании (например, два 100G QSFP28 трансивера), где распиновка Tx и Rx у них одинаковая. Чтобы Tx одного устройства подключился к Rx другого, нужна такая "перекрестная" коммутация.

• Как запомнить: "Одинаковые полы, одинаковый ключ".

Тип C (Парный перекрестный метод, "Pair-wise reversed")

• Принцип: Перекрест внутри пар волокон. В этом методе перекрещиваются не крайние волокна, а соседние пары. Волокно №1 соединяется с волокном №2, №2 с №1, №3 с №4, №4 с №3 и так далее.

• Конструкция кабеля: Аналогично Типу A, разъемы на концах кабеля имеют противоположные полы (Male и Female). Но ключевое отличие: ключи на разъемах ориентированы в ПРОТИВОПОЛОЖНЫХ направлениях (например, на одном конце ключ сверху, на другом — ключ снизу).

• Результат: Происходит попарная замена. Этот метод менее распространен, чем Тип B, но также применяется в некоторых специфических сценариях и архитектурах.

• Как запомнить: "Противоположные полы, противоположный ключ".

Универсальный метод Type-U (Method B) — Современный стандарт

Классические типы A, B и C требуют точного подбора и хранения разных типов кабелей, что увеличивает риск ошибки и усложняет логистику. Современным и рекомендуемым решением является универсальный метод (часто называемый Type-U или Method B).

• Принцип: Вся инфраструктура строится на использовании кабелей только одного типа — Type B (с одинаковыми коннекторами на концах).

• Как работает волшебство? Вся магия полярности переносится с кабелей на патч-панели. Для этого используются два типа адаптеров (coupler):

  1. Адаптер с прямой ориентацией (Key Up/Key Up): Не меняет полярность.

  2. Адаптер с перевернутой ориентацией (Key Up/Key Down): Разворачивает коннектор на 180 градусов, эффективно превращая входящее соединение Type B в Type A на выходе.

• Преимущество: Вы используете один тип кабеля (Type B) для всех соединений в системе. Чтобы изменить полярность в нужном месте, вы просто устанавливаете на патч-панели соответствующий адаптер (прямой или перевернутый). Это радикально упрощает логистику (нужен только один тип патч-корда), уменьшает складские запасы и минимизирует человеческие ошибки при коммутации.

• Применение: Является отраслевым стандартом для построения новых и модернизируемых ЦОДов и сетей связи.

Сводная таблица по типам полярности MTP/MPO

Заключение

• Для большинства современных проектов оптимальной стратегией является использование универсального метода (Type-U) с кабелями Type B и адаптерами с перевернутым ключом.

• Type B — это "рабочая лошадка" для прямого соединения трансиверов через патч-панели.

• Type A и Type C встречаются реже, в основном в унаследованных системах или специфических применениях.

Правильное понимание и планирование полярности — залог быстрого и успешного развертывания высокоскоростной оптической сети. Всегда сверяйтесь со схемами производителя активного и пассивного оборудования перед заказом компонентов.
