Принцип измерения оптических потерь рефлектометром (OTDR).

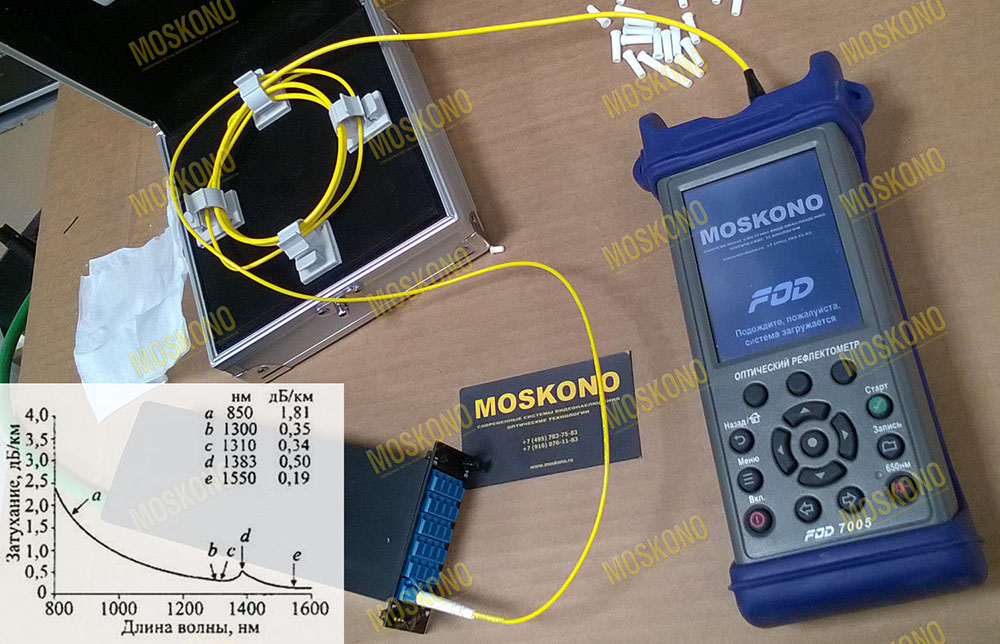

В мире волоконно-оптических сетей невозможно обойтись без инструмента, который позволяет «увидеть» то, что скрыто внутри тончайшей нити стекла. Таким «рентгеновским аппаратом» для оптоволокна является оптический рефлектометр (OTDR - Optical Time Domain Reflectometer). Это ключевой прибор для построения, тестирования и диагностики ВОЛС. Давайте разберемся, как он работает и что именно он измеряет.

1. Для чего нужен оптический рефлектометр (OTDR)?

Простой измеритель оптической мощности (Power Meter) показывает лишь общие потери на линии «от точки А до точки Б». Но он не отвечает на критически важные вопросы:

• Где именно находится проблема?

• Какой характер у этой проблемы (плохой сварной стык, изгиб, обрыв)?

• Каковы потери на каждом отдельном соединении?

• Какова длина волокна?

Рефлектометр (OTDR) дает ответы на все эти вопросы, создавая графическое представление всего волокна — рефлектограмму.

2. Принцип работы рефлектометра (OTDR).

Принцип работы рефлектометра (OTDR) можно сравнить с эхолотом или радаром. Если коротко: прибор посылает в волокно мощный световой импульс и с высочайшей точностью анализирует свет, который возвращается обратно.

1. Формирование зондирующего импульса
Генератор в OTDR создает короткий, но очень мощный импульс лазерного излучения определенной длительности. Эта длительность (10 нс, 1 мкс и т.д.) определяет дальность действия и разрешающую способность (чем короче импульс, тем лучше разрешение, но меньше дальность).

2. Посыл импульса в волокно
Сформированный импульс через встроенный ответвитель направляется в тестируемое волокно.

3. Анализ обратного сигнала
Пока импульс распространяется по волокну, часть света постоянно возвращается назад к прибору. Этот обратный свет состоит из двух ключевых компонентов:

• Обратное рэлеевское рассеяние (Backscatter): Это основной эффект, используемый OTDR. Из-за микронеоднородностей в стекле свет рассеивается во всех направлениях. Часть его рассеивается строго назад, к источнику. Интенсивность этого рассеянного света прямо пропорциональна мощности исходного импульса и является постоянной величиной для данного типа волокна.

  • Аналогия: Представьте луч фары в густом тумане. Вы видите светящийся столб тумана — это и есть эффект рэлеевского рассеяния. OTDR «видит» этот «туман» внутри волокна.

• Отражение Френеля (Fresnel Reflection): Это резкий, интенсивный всплеск отраженного света, который возникает на точечных неоднородностях там, где есть изменение коэффициента преломления:

  • Коннекторы и механические сплайсы

  • Сварные стыки (с отличным качеством)

  • Обрыв волокна

  • Конец волокна (открытый торец)

  • Аналогия: Это как эхо от стены в ущелье — яркое и короткое.

4. Измерение времени и построение графика
OTDR измеряет время задержки между отправкой импульса и возвратом сигнала. Зная скорость света в стекле, прибор легко преобразует время в расстояние.
Расстояние = (Скорость света * Время) / 2
Деление на 2 нужно потому, что свет проходит путь до события и обратно.

Все данные — интенсивность обратного сигнала в зависимости от расстояния — отображаются на экране в виде графика. Этот график и называется рефлектограммой.

3. Практическое применение: Что измеряет OTDR?

1. Измерение полных потерь на линии.

2. Локализация неисправностей с точностью до метра (обрыв, плохой connector, пережатие).

3. Измерение потерь на каждом отдельном событии (сварке, connector).

4. Измерение длины волокна.

5. Построение карты/схемы волокна (документирование сети).

Важные нюансы использования

• Двустороннее измерение: Потери на одном и том же событии (особенно на сварке) могут выглядеть по-разному при измерении с разных концов. Для получения точных и объективных результатов всегда необходимо проводить измерения с двух концов волокна и усреднять результаты.

• Длительность импульса: Правильный выбор длительности импульса и времени усреднения критически важен для качества измерений.

• Мертвые зоны: Для тестирования коротких патч-кордов и участков с множеством коннекторов (например, в ЦОД) необходимо использовать режим короткой мертвой зоны, часто с помощью специальной запускающей катушки.

4. Заключение

Оптический рефлектометр — это не просто измерительный прибор, а диагностическая система, которая раскрывает все секреты оптического волокна. Понимая принцип его работы, основанный на анализе обратного рэлеевского рассеяния и отражений Френеля, инженер может не только подтвердить работоспособность линии, но и предвидеть будущие проблемы, обеспечивая высочайшую надежность и производительность волоконно-оптической сети.
