Совместимость оптических разъемов UPC и APC: Почему нельзя соединять зеленое с синим?

В волоконно-оптических сетях не все коннекторы созданы равными. Два самых распространенных стандарта полировки торца феррула — UPC и APC — являются несовместимыми. Попытка их соединения является одной из самых частых ошибок, приводящих к деградации или полному отказу канала связи. Понимание физических причин этой несовместимости необходимо для любого, кто работает с ВОЛС.

1. Визуальное отличие: Цвет как предупреждение

Производители специально используют цветовую маркировку, чтобы предотвратить ошибки:

• Синий корпус (или черный, бежевый) — признак коннектора с UPC полировкой.

• Зеленый корпус — однозначный признак коннектора с APC полировкой.

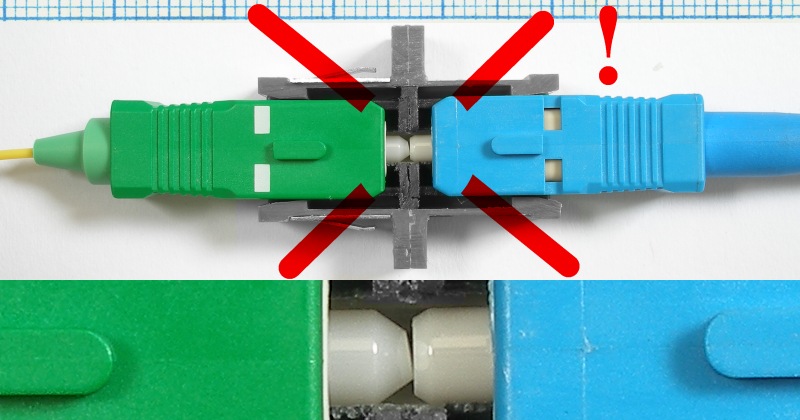

Правило простое: Зеленый соединяется только с зеленым. Синий соединяется только с синим.

2. Физическая несовместимость: Что происходит внутри?

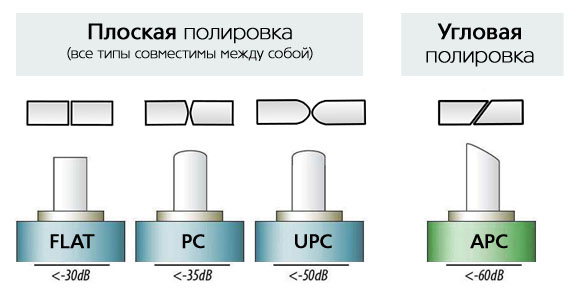

Причина несовместимости лежит в фундаментальном различии геометрии торца феррула.

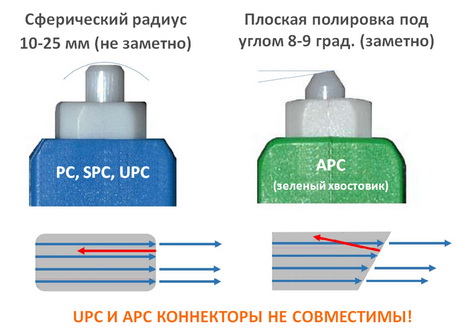

• UPC (Ultra Physical Contact): Торец феррула отполирован с скруглением, но перпендикулярно оси волокна. При соединении двух таких коннекторов достигается максимальный физический контакт, минимизирующий воздушный зазор.

• APC (Angled Physical Contact): Торец феррула отполирован под углом 8° к оси волокна. Это сделано специально, чтобы любое отражение от торца не возвращалось обратно в сердечник, а уходило в оболочку волокна и рассеивалось.

3. Что происходит при попытке соединения UPC с APC?

1. Точечный контакт: Сферическая поверхность UPC и наклонная плоскость APC соприкасаются лишь в одной точке. Между ними образуется огромный воздушный зазор.

2. Катастрофические потери (Insertion Loss): Воздушный зазор вызывает сильное рассеяние и отражение света Френеля. Вносимое затухание может достигать 10-15 дБ и более, что достаточно для полного подавления полезного сигнала.

3. Критически высокие обратные отражения (Return Loss): Вся концепция APC, направленная на подавление обратных отражений (RL > -60 дБ), рушится. Вместо этого система получает крайне низкое значение RL (порядка -15 дБ), что губительно для передатчиков, особенно в аналоговых системах (CATV) и PON.

4. Физическое повреждение: При закручивании коннекторов (например, типа FC) или приложении усилия для соединения (в адаптере) жесткие керамические феррулы могут раскрошиться или получить сколы, безвозвратно повреждая дорогостоящие компоненты.

4. Можно ли их вообще отличить, кроме цвета?

Если цветовая маркировка стерлась или отсутствует, можно аккуратно определить тип полировки визуально:

• UPC: При взгляде сбоку на торец под углом, он будет выглядеть блестящим, как зеркало.

• APC: Из-за угловой полировки торец под тем же углом будет казаться темным, так как он не отражает свет в глаз наблюдателя.

Важно: Этот метод требует опыта и осторожности, чтобы не загрязнить торец.

5. Последствия неправильного соединения

• Для цифровых систем (Ethernet, SDH): Полная или периодическая потеря связи, высокий уровень ошибок (BER), нестабильная работа канала.

• Для аналоговых систем (CATV): Сильное ухудшение качества изображения (шум, "снег"), пропадание каналов. Мощное обратное отражение может повредить лазерный передатчик на головной станции.

• Для PON-систем (GPON, XG-PON): Невозможность регистрации ONT-терминала на OLT, обрыв потока, повреждение дорогостоящего OLT-модуля.

• Для измерительного оборудования: Неверные показания OTDR или измерителя мощности, невозможность проведения точных измерений.

6. Как избежать проблем: Правила эксплуатации

1. Визуальный контроль: Всегда проверяйте цвет коннекторов перед соединением. Зеленый — к зеленому, синий — к синему.

2. Чистота: Перед подключением всегда очищайте торцы коннекторов с помощью специализированного очистителя. Грязь может маскировать цвет и усугублять проблему.

3. Маркировка: При монтаже четко маркируйте пигтейлы и патч-корды, указывая не только тип разъема (LC, SC), но и тип полировки (UPC/APC).

4. Использование переходников: Не существует безопасных переходников с APC на UPC. Любые такие устройства — это компромисс, вносящий высокие потери и нарушающий принцип работы APC.

5. Правильный подбор компонентов: При расширении или ремонте сети убедитесь, что все новые компоненты (патч-корды, пигтейлы, адаптеры) имеют одинаковый тип полировки с существующей инфраструктурой.

7. Заключение

Соединение коннекторов UPC и APC — это грубая инженерная ошибка, последствия которой варьируются от простой потери сигнала до выхода из строя дорогостоящего активного оборудования. Жесткое правило «зеленый к зеленому, синий к синему» должно быть непреложным законом для монтажников и инженеров. Понимание физических принципов, стоящих за разными типами полировки, — это лучшая страховка от дорогостоящих простоев и ремонтов в волоконно-оптической сети.
