Кабель ОСД-8*4А-6 кН (32 волокна, подвес до 70 м.)

  • ID: 293
  • Производитель: Еврокабель - 1
  • Макс. растяг. усилие: 6 кН
  • Вес, кг/км: 128.00
  • Тип кабеля: Для подвеса до 70 м.
  • Кол-во волокон: 32
  • Тип волокна: На выбор: SM 9/125; MM 50/125; MM 62.5/125
  • Исполнение: Самонесущий, Уличный
  • Материал: Полиэтилен
  • Цвет: Черный


    • Описание товара Характеристики Отзывы о товаре

    Оптические кабель ОСД - 8*4 А - 6 кН имеет 32 оптических волокна и предназначен для подвески на опорах воздушных линий связи на расстояние до 70 метров. Для подвески самонесущих оптических кабелей с вынесенным силовым элементом, рекомендуем использовать спиральную арматуру. Анализ опыта эксплуатации самонесущих оптических кабелей показывает, что для обеспечения высоких технических и эксплуатационных показателей необходимо при прокладке воздушной линии связи предусматривать наличие специальных элементов подвеса и натяжения. Для этой цели мы рекомендуем использовать специализированные  комплекты  натяжной и поддерживающей арматуры. На этапе проектирования линии связи, или при проведении ремонтно-восстановительных работ, необходимо использовать арматуру в соответствии с конструкцией и удельным весом кабеля, длиной пролета между опорами, температурным диапазон,  влажностью воздуха, ветровыми нагрузками и т.д. Наши специалисты помогут Вам в решении этой задачи.

    Кабели содержат центральный силовой элемент (ЦСЭ) из стеклопластика (Д), вокруг ЦСЭ скручены оптические модули с волокнами и кордели. Поверх ЦСЭ обмотаны водоблокирующие нити.

    Междумодульное пространство заполнено гидрофобным заполнителем или поверх скрученных оптических модулей и корделей наложена водоблокирующая лента.

    На сердечник наложена внутренняя оболочка из полиэтилена (ПЭ). Допускается изготовление кабеля без внутренней оболочки с периферийным силовым элементом из стеклонити.

    На оболочку методом обмотки наложен периферийный силовой элемент (ПСЭ) из арамидных нитий или стеклонитей.

    На ПСЭ наложена наружняя оболочка из полиэтилена (ПЭ).

    Кабели предназначены для эксплуатации в диапазоне температур от минус 60 °С до 70 °С.

    Допустимое растягивающее усилие от 3,5 до 45 кН.

    Допустимое раздавливающее усилие не менее 0,5 кН/см.

    Количество оптических волокон в кабеле - от 2 до 288.

    Количество волокон Диаметр кабеля, мм Масса 1 км кабеля
    Периферийный силовой элемент - арамидные нити
    Растягивающее усилие, кН
    3,5 6 8 10 12 15 20 25 3,5 6 8 10 12 15 20 25
    ОСД
    от 2 до 24 12,1 12,7 13,3 102 109 112 115 121 126 136 142
    от 26 до 48 13,2 13,8 14,4 121 128 131 133 141 146 155 161
    от 50 до 64 14,7 15,3 15,9 162 168 171 174 180 186 194 201
      Периферийный силовой элемент - стеклонити
    Растягивающее усилие, кН
    3,5 6 8 10 3,5 6 8 10
    ОСД
    от 2 до 24 11,5 11,5 104 112 118 122
    от 26 до 48 12,9 12,9 123 132 136 141
    от 50 до 96 14,5 14,5 163 172 177 182

    Рекомендуемое расстояние между опорами крепления кабеля определяется по формуле:

    L= F(kH)*10+10 (в метрах)

    Мы рекомендуем для подвески самонесущих оптических кабелей с вынесенным силовым элементом использовать спиральную арматуру.

    В редких случаях товар может не полностью соответствать изображению или некоторым характеристикам.
  • ID:
    293
  • Производитель:
    Еврокабель - 1
  • Растяг. усилие:
    6 кН
  • Вес, кг/км:
    128.00
  • Тип кабеля:
    Для подвеса до 70 м.
  • Кол-во волокон:
    32
  • Тип волокна:
    На выбор: SM 9/125; MM 50/125; MM 62.5/125
  • Исполнение:
    Самонесущий, Уличный
  • Материал:
    Полиэтилен
  • Цвет:
    Черный


    		•
    Войдите:
    Последние просмотренные товары
    ID: 2553

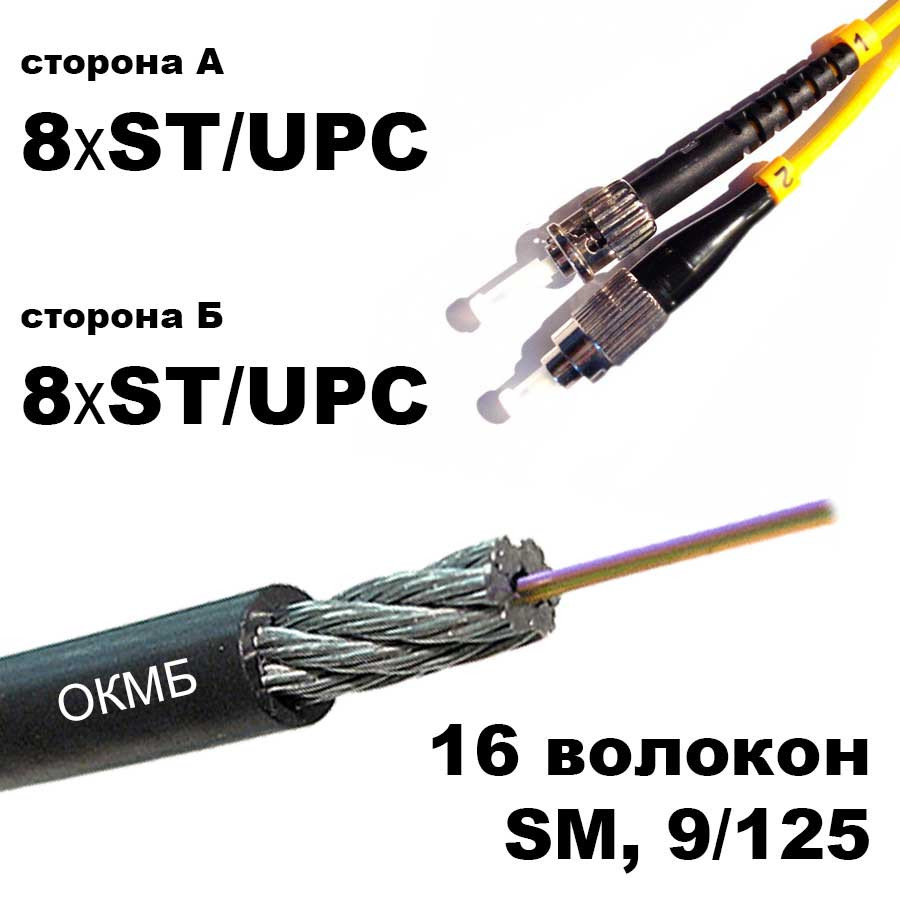

    Уличный бронированный оптический патчкорд 500 метров ST/UPC-ST/UPC, SM, 9/125, 16 волокон, одномодовый, SingleMode
    УБОП-STD-SM-ST-ST-16-500m, 500 метров, Бронированный, 16, волокон, Одномод 9/125, ST-ST, UPC-UPC, OS2, Черный.
      89600 руб.
    ID: 3602

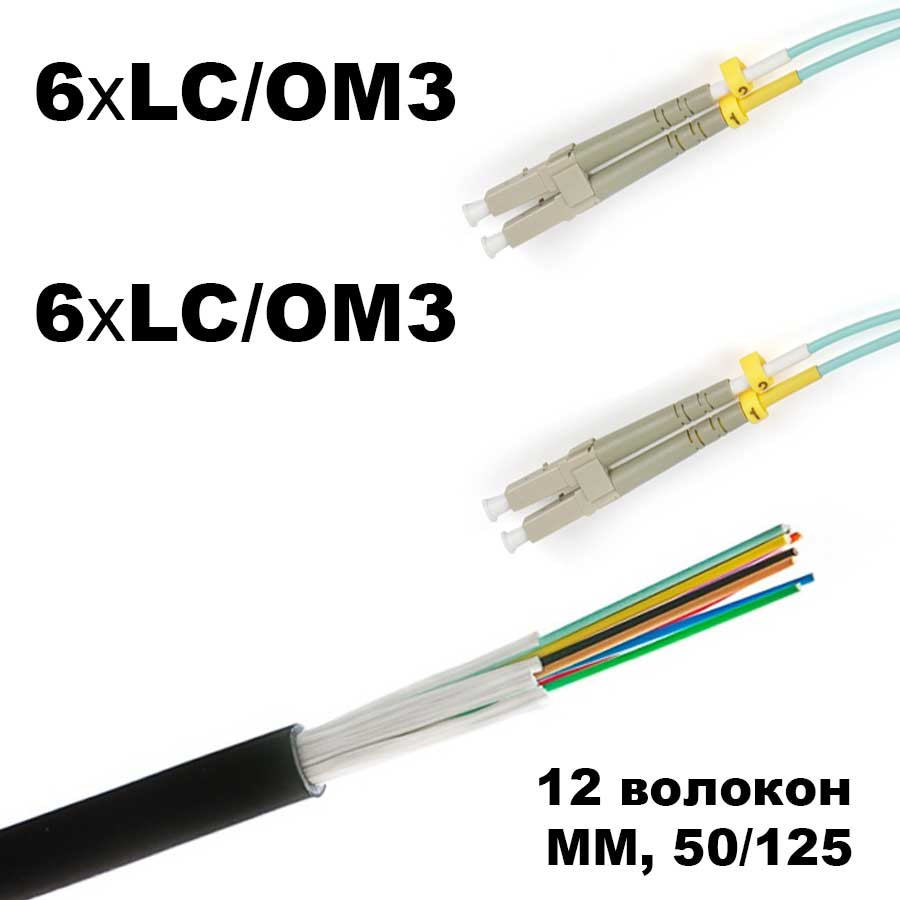

    Уличный оптический патчкорд, 12 волокон, 5 метров LC-LC, MM, 50/125 OM3, многомодовый, MultiMode
    УНОП-STD-OM3-LC-LC-12-5m, 5 метров, Универсальный, 12, волокон, Многомод 50/125 ОМ3, LC-LC, UPC-UPC, OM3, Черный.
      22635 руб.
    ID: 3245

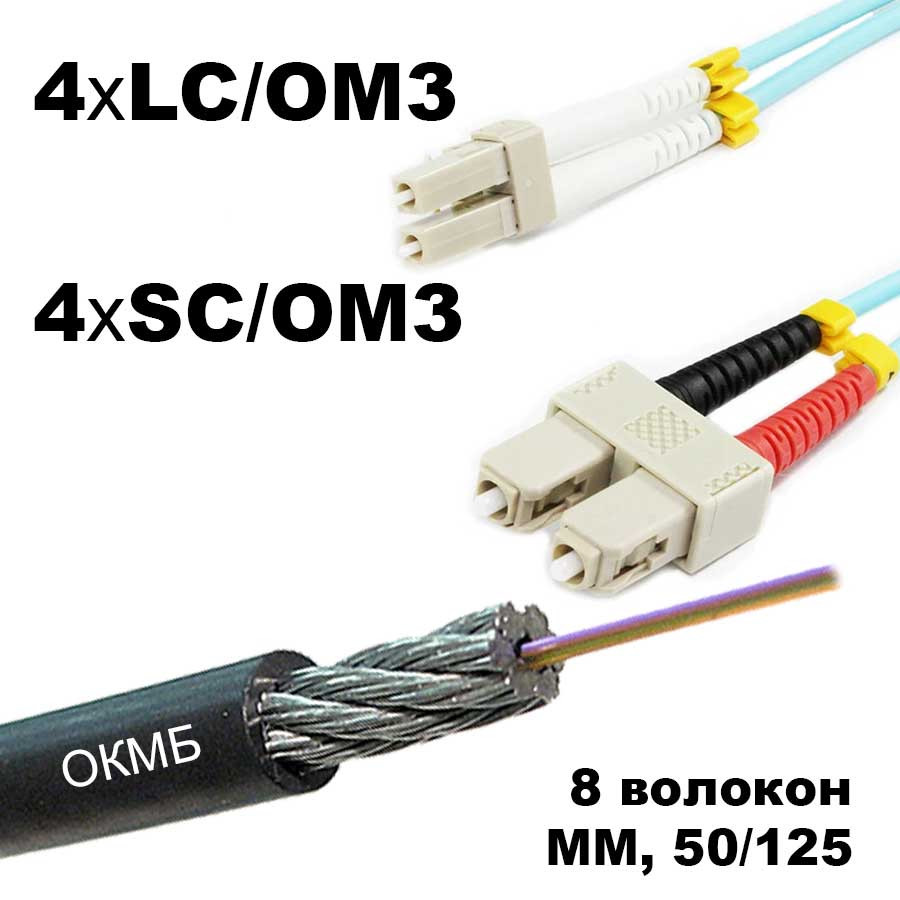

    Уличный бронированный оптический патчкорд, 8 волокон, 150 метров LC-SC, MM, 50/125 OM3, многомодовый, MultiMode
