Оптоволокно — золотой стандарт современной связи. Но несмотря на его повсеместное распространение, с ним связано множество мифов и страхов, доставшихся в наследство от медных технологий. Пора разобраться, где правда, а где — устаревшие представления.

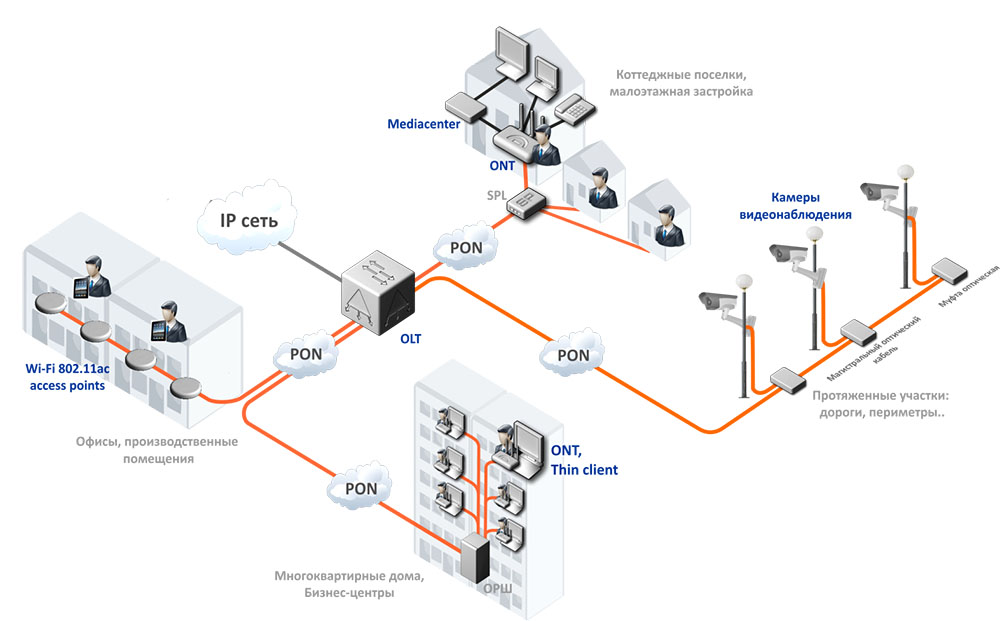

Вы когда-нибудь задумывались, как интернет-провайдер проводит в ваш дом отдельное оптоволокно, но при этом не прокладывает многожильный кабель на целый подъезд? Секрет кроется в умной и экономной технологии GPON (Gigabit Passive Optical Network или гигабитная оптическая пассивная сеть). Давайте разберемся, как она работает, без сложных технических терминов.

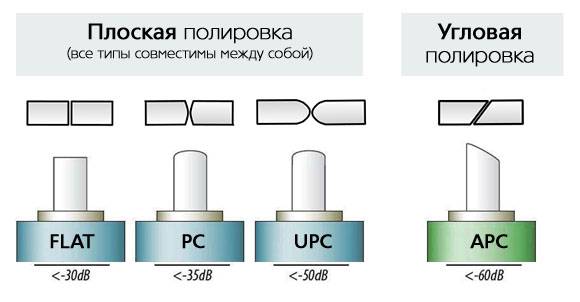

В волоконно-оптических сетях не все коннекторы созданы равными. Два самых распространенных стандарта полировки торца феррула — UPC и APC — являются несовместимыми. Попытка их соединения является одной из самых частых ошибок, приводящих к деградации или полному отказу канала связи. Понимание физических причин этой несовместимости необходимо для любого, кто работает с ВОЛС.

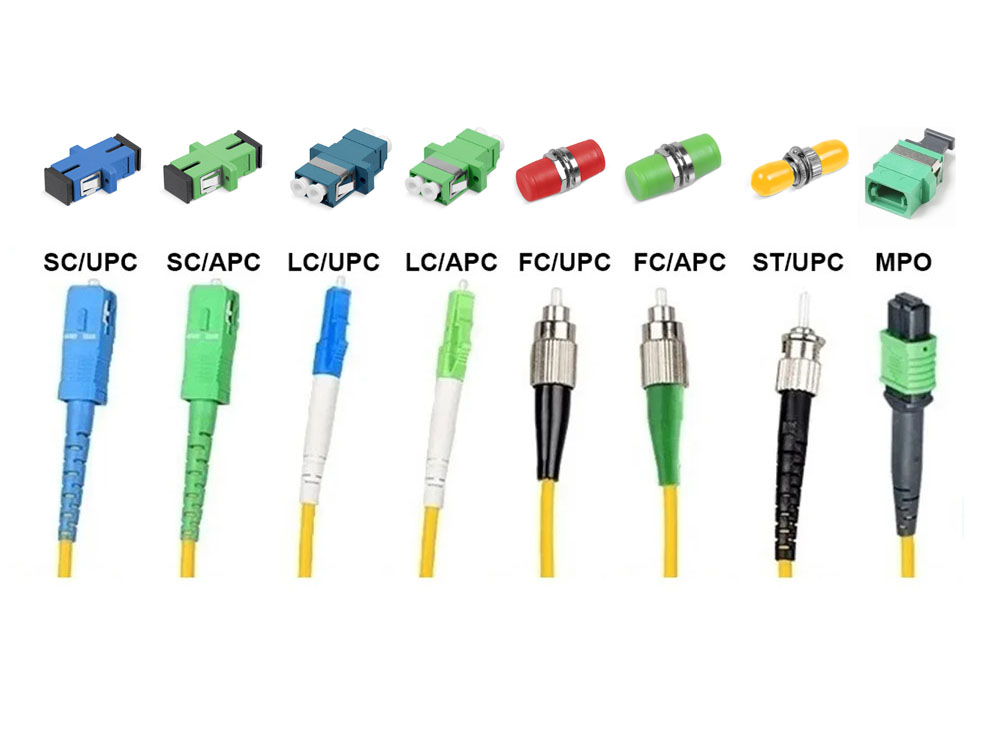

Оптический разъем (коннектор) — ключевой компонент волоконно-оптической системы, обеспечивающий быстрое и надежное соединение между активным оборудованием и линией связи. От его качества и правильного выбора напрямую зависят потери сигнала и общая стабильность работы сети. Существует множество типов оптических разъемов, классифицируемых по различным признакам.

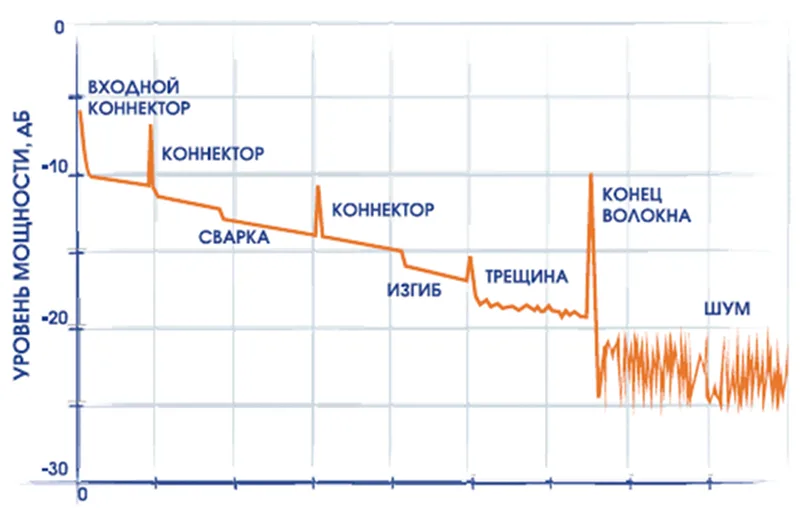

Рефлектограмма (трасса, trace) — это не просто график, это «карта» или «электрокардиограмма» вашего волокна. Умение ее читать — ключевой навык для поиска неисправностей, приемки линии и документирования сети.

Принцип работы рефлектометра OTDR можно сравнить с эхолотом или радаром. Если коротко: прибор посылает в волокно мощный световой импульс и с высочайшей точностью анализирует свет, который возвращается обратно.

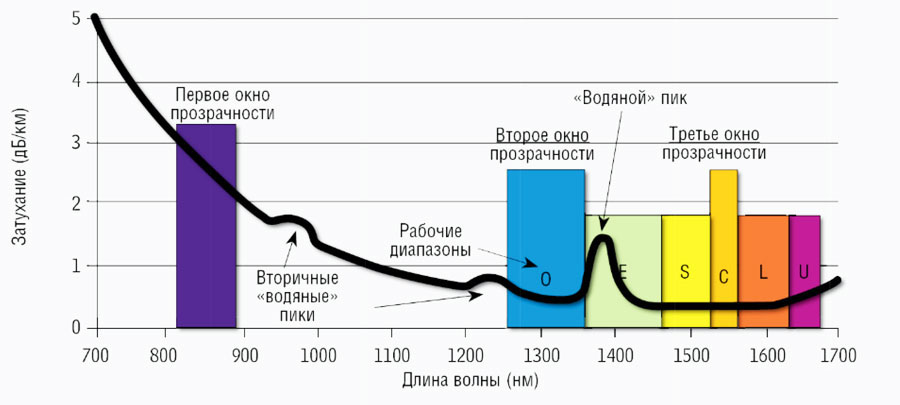

Одной из ключевых причин, позволивших оптоволокну совершить революцию в связи, является уникальное свойство стекла — прозрачность на определенных длинах волн. Однако эта прозрачность не равномерна по всему спектру. Она проявляется в виде так называемых «окон прозрачности» — диапазонов длин волн, в которых затухание сигнала в волокне минимально. Именно в этих «окнах» и работает вся волоконно-оптическая связь.

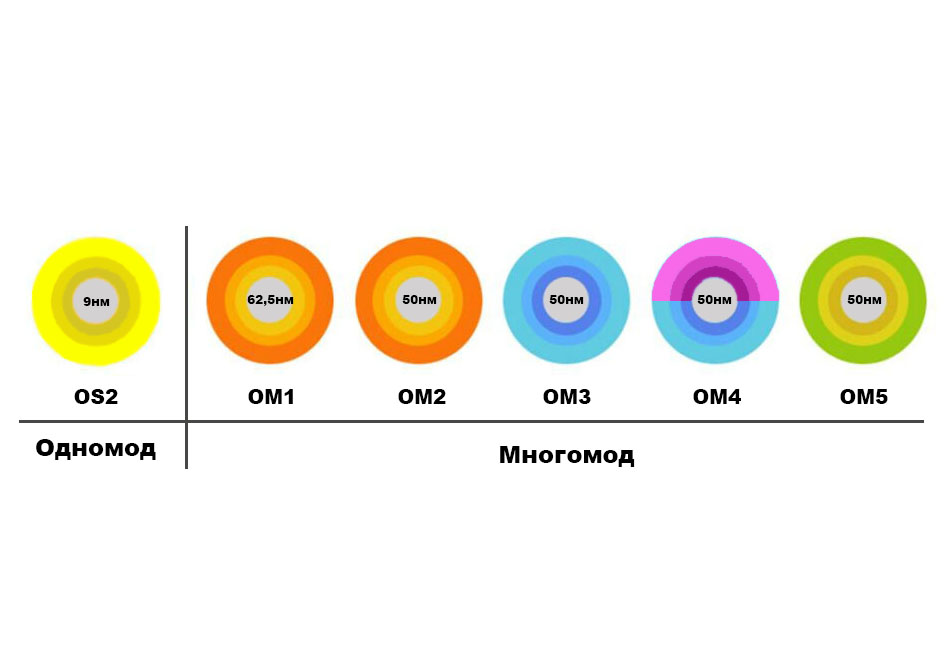

Цветовая маркировка оболочки кабеля и разъема — это первый и самый быстрый способ определить его ключевые характеристики: тип, производительность и область применения. Понимание этой палитры необходимо для любого монтажника, инженера или проектировщика сетей.

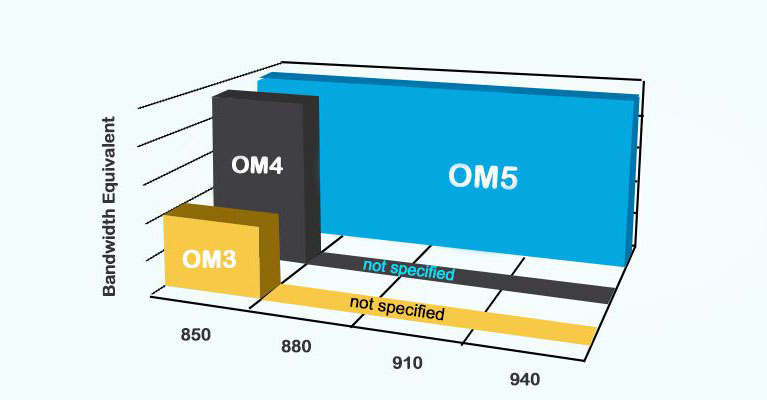

Это непрерывная борьба с его главным врагом: модовой дисперсией. Разработка новых стандартов была направлена на увеличение пропускной способности и дальности передачи для удовлетворения растущих требований центров обработки данных и локальных сетей.

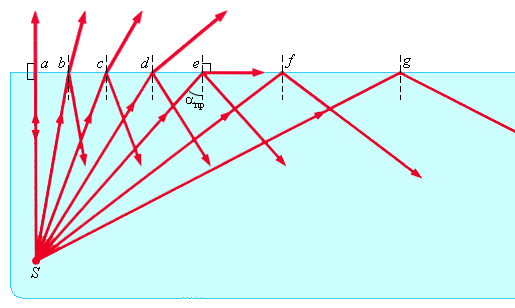

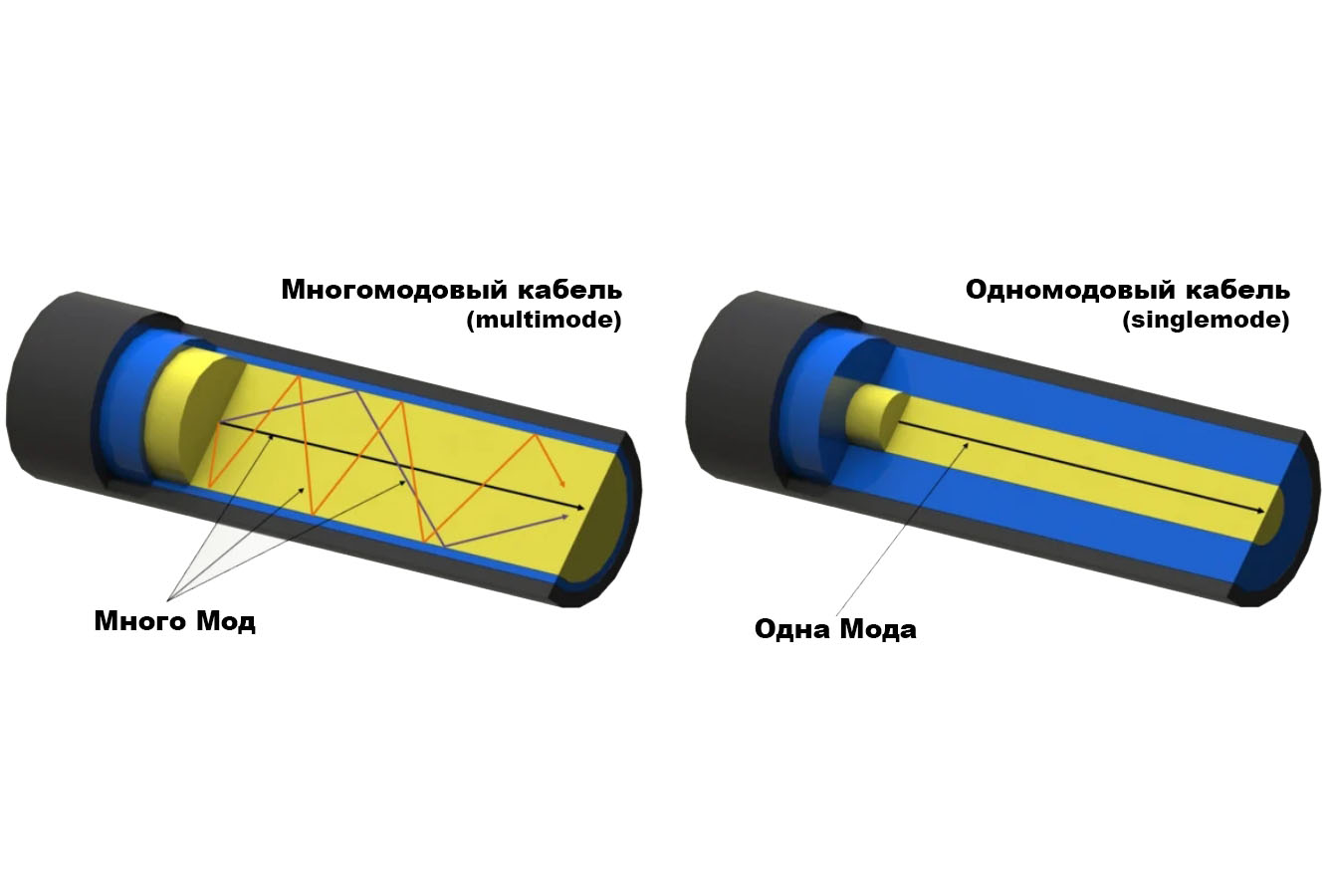

Ключевое отличие — в способе распространения светового сигнала внутри волокна, что определяет его производительность и стоимость. Закодированный свет проходит по стеклянному волокну. Граница между сердечником (ядром кабеля) и оболочкой (внешним слоем) работает как зеркало. Благодаря явлению полного внутреннего отражения, световой луч многократно отражается от стенок и не выходит наружу, распространяясь по кабелю даже на изгибах.

Принцип работы оптоволокна основан на передаче данных световыми импульсами через стеклянную нить.

Передающий лазер преобразует электрические сигналы (последовательность 0 и 1) в световые:

«1» — импульс света

«0» — отсутствие импульса

Закодированный свет проходит по стеклянному волокну. Граница между сердечником (ядром кабеля) и оболочкой (внешним слоем) работает как зеркало. Благодаря явлению полного внутреннего отражения, световой луч многократно отражается от стенок и не выходит наружу, распространяясь по кабелю даже на изгибах.

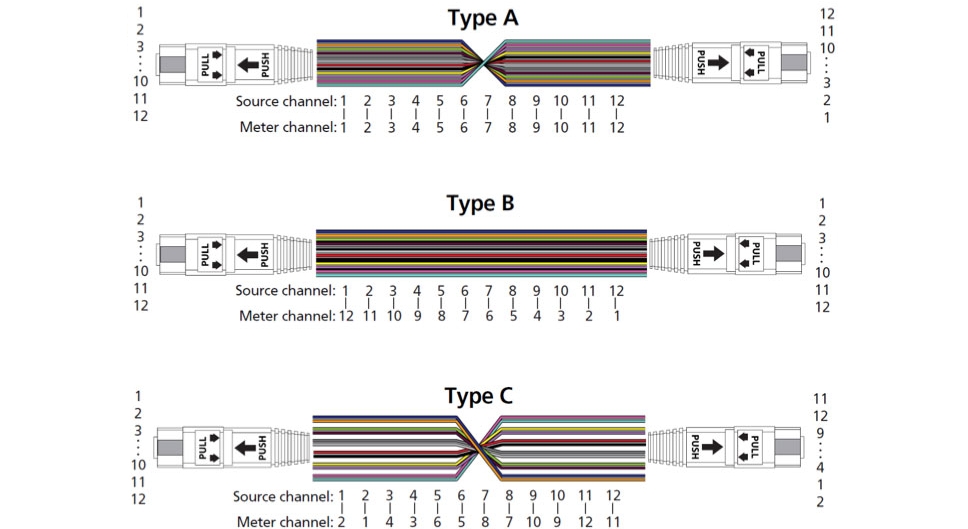

При проектировании и развертывании высокоскоростных оптических сетей с использованием многожильных MPO/MTP-систем критически важным понятием является полярность. Проще говоря, полярность гарантирует, что передающий порт (Tx) на одном конце канала подключен к принимающему порту (Rx) на другом конце, и наоборот. Неправильная полярность — одна из самых частых причин неработоспособности линков.

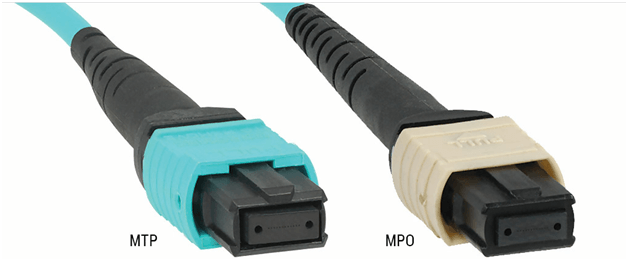

Ключевые отличия MTP от стандартного MPO

Хотя все разъемы MTP соответствуют стандарту MPO, не каждый MPO-разъем является MTP. Think of it as: все MTP — это MPO, но не все MPO — это MTP.

MTP-коннектор полностью совместим с аналогичным MPO-разъемом. Но MTP-разъем не поддерживает MPO-коннекторы.

Виды оптических волокон: характеристики и применение

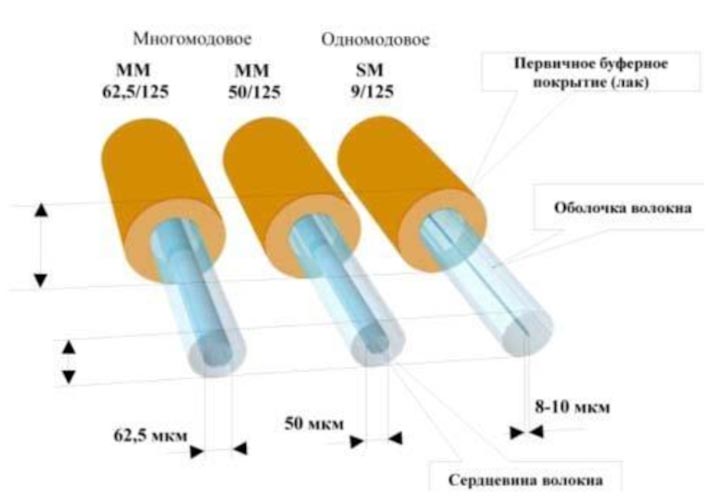

Оптические волокна широко используются в телекоммуникациях, промышленности и IT-инфраструктуре благодаря высокой скорости передачи данных и устойчивости к помехам. Рассмотрим два основных типа волокон: одномодовые и многомодовые, их особенности и сферы применения.

1. Основные виды оптических волокон

2. Сравнение одномодового и многомодового волокна

3. Как выбрать оптическое волокно? Сравнение оптических волокон и рекомендации по выбору.

4. Сравнение стандартов TIA и IEC для оптических волокон

5. Различия типов оптических волокон по Рекомендациям ITU-T

Многомодовое (multimode) оптическое волокно:

Километрические оптические затухания в волоконно-оптическом кабеле, дБ/км (децибел на километр):

длина волны 850 нм: номинальное - 2,7 дБ/км, максимальное - до 4 дБ/км;

длина волны 1300 нм: номинальное - 0,75 дБ/км, максимальное - до 2 дБ/км.

Коннекторы многомод (ММ): номинальное - 0,5 дБ, максимальное - до 1 дБ.

Оптические потери на месте сварки оптического многомодового волокна (ММ): номинальные - 0,3 дБ, максимальные - до 0,5 дБ.

Максимальные допустимые потери при укладке многомодовых оптических волокон в сплайс-кассету - до 0,1 дБ.
